Branchement indicateur essence

[jeepchti]

Bonjour,

Connaissez vous le branchement de l’indicateur du niveau d’essence ?
Quelles bornes relier ?

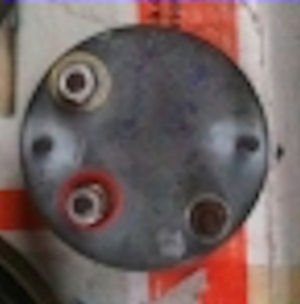

Voici la photo vue de derrière :

En vous remerciant

[Michel94]

Un début de réponse

http://www.1945gpw.com/a-88-G503_WWII_Jeep_Wiring_Harness_Installation.aspx

[jeepchti]

merci Michel
je vais essayer de déterminer le +
bon week end

[dandep]

Bonsoir.
Votre indicateur semble français et en 6v, dans ce cas: le + sur la borne qui apparaît en rouge sur votre photo, le fil qui vient du transmetteur ( la jauge sur le réservoir ) sur la borne qui apparaît en blanc ( à l’origine c’est jaune ) et le cadre correctement à la masse sur le tableau de bord.
Salutations.

[jeepchti]

merci
je le branche ce week end et
je vous tiens au courant!!!!!
