Bonjour à tous,

Je viens de recevoir une centrale clignotante de la marque SEIMA en 24V.
Quelqu’un a-t-il un schéma de branchement ?

Merci.

[Yellow-corner]

Bonjour,

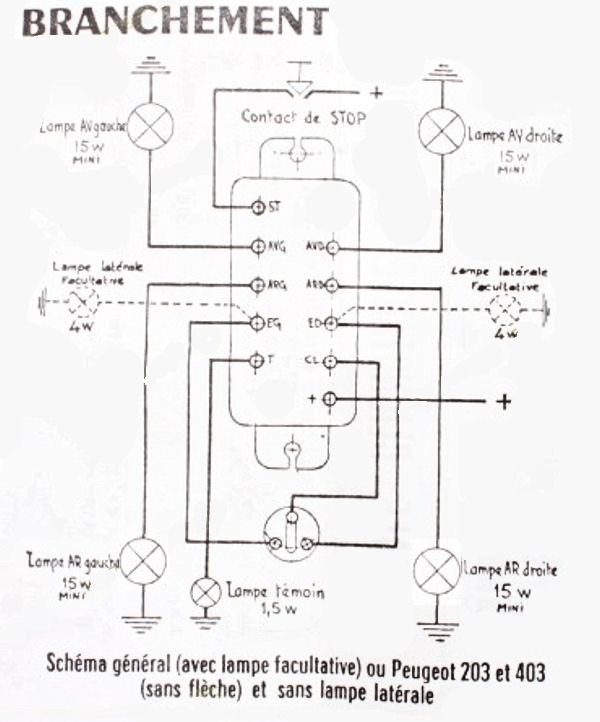

Désolé pour la qualité … J’ai pas eu le temps de refaire ce schéma au propre ! 😉

Amicalement,

Christophe.

[Jeepm201]

Merci pour le schéma mais ma centrale est différente.
Elle a un fusible intégré plus un autre de de rechange dans le couvercle.

Voici un dessin de ma centrale.( appareil photo HS)
Désolé mais je n’ai pas le talent de dessinateur de Chirstophe.

[dandep]

Bonsoir.
êtes vous sûr du type, ce n’est pas 30315, plutôt que 30513 ?
Quoiqu’il en soit:
TR: témoin de remorque
– : masse
+: commutateur d’éclairage ( borne 81 si commutateur rotatif type poids lourd , sinon borne centrale commutateur clignotant )
TTR: témoin clignotant tracteur ou de la voiture
ST: borne 61 si commutateur rotatif PL ou borne stop.
RARD: remorque ard
TRAVD: tracteur ( ou voiture ) avd
TRARD: ” ” ” ard
D: borne droite commutateur clignotant
G: borne gauche
TRARG: tracteur ou voiture arg
TRAVG: ” ” ” avg
RARG: remorque arg
Salutations

[Jeepm201]

Il s’agit bien de la 30513.
Merci pour les info.
