help Support traverse intermediare

[junior]

Bonjour à tous

Auriez vous les cotes de la plaque du haut du support WOA415, les deux miens sont cassés, je pense avoir la longueur mais pas la largeur (châssis / pièce) et le diamètre du trou

Les cales caoutchouc se pose dessus

Remerciements 🙂

[Michel94]

Bonjour

Je ne comprend pas cette histoire de caoutchouc …

Tu souhaite les cotes de la partie en équerre ?
Tu envisage de la souder ?

[System]

Bonjour, c’est les cales sous la caisse
https://drive.google.com/file/d/1z0DHXhpRhJ2ixGb0QhmHK62LJZC9kBs9/view?usp=drivesdk

[Michel94]

Bonjour Pierre

Mais à ma connaissance, il n’y a pas de cale dans le support de traverse des boites.

[Tyros]

https://www.us-army-military-shop.de/media_viewer.php?pID=12781?reload

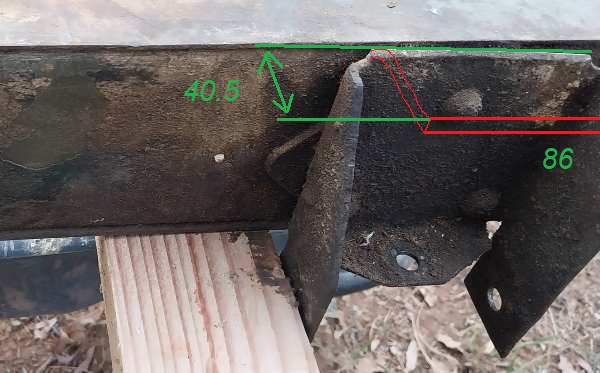

Qand je l’avais dessiné sous SW, cette partie faisait :

40.5 mm depuis l’arriere de la tôle

et 86 mm de long.

Le diamètre (pas dessiné pour la tôlerie) devais faire 3/8″.

[ Edité par Tyros le 1/9/2023 13:33 ]

[Tyros]

plus clair comme ca…

[Michel94]

Désolé, j’étais partis sur autre chose …. 😎

[System]

Impec Tyros pour les dimensions du support Willys, différent du Ford. Pour le trou plutôt 9/16″ voir 5/8″ à confirmer.
https://drive.google.com/file/d/1z_agNmgHFNcmXC4F_XVLwhfMhkbR4aSE/view?usp=drivesdk

[junior]

Bonsoir

Merci pour vos réponses, les cotes me conviennent

Pour les caoutchoucs ils vont dessus

Oui je vais souder en lieu et place en tournant le châssis

J’ai un exemple de pièce sur une jh101 mais il y a 3 trous

Bonne soirée à tous

🙂
