Bonjour
Je viens d’acheter (coin coin) une pompe à air pour ma M201.
Je crois que normalement cette pompe se loge sous la banquette arrière ?
Si oui y a t’il un système de fixation (genre pince en tôle ou autre) ?
Un plan ou une photo seraient les bienvenus.
Merci et bon dimanche
Stan
Bonjour

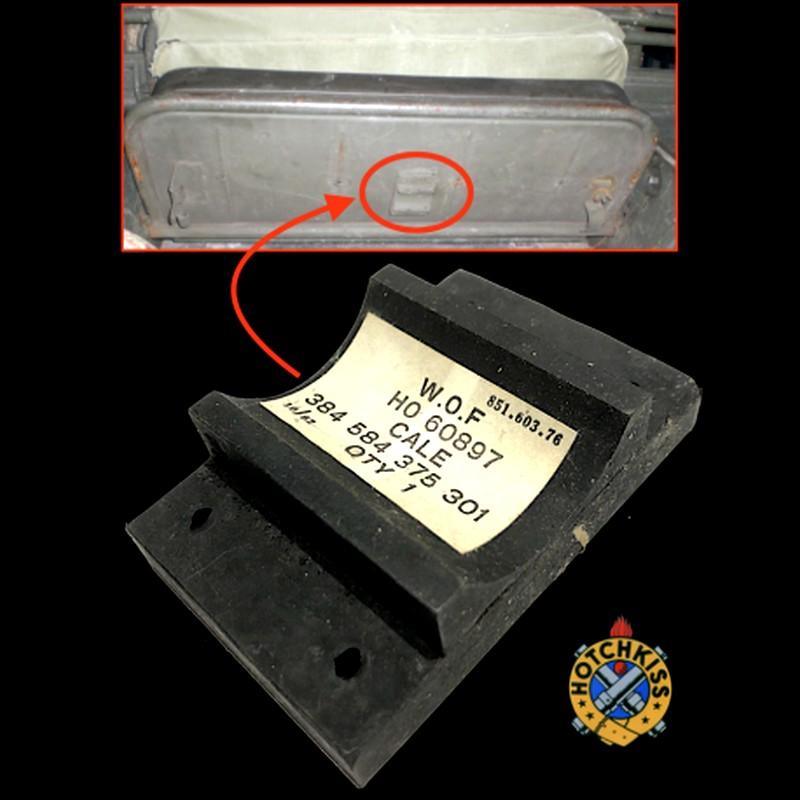

La fixation est identique à la jeep MB, sous la banquette arrière avec une cale en caoutchouc en plus HO60897
https://jeepest.com/fr/carrosserie-mbgpwm201/4012-cale-fixation-pompe-air—armature-siege-m201.html
Pouvez vous mettre une vue de cette pompe ? car on voit plusieurs versions dans les documents ou les ventes et certains collectionneurs disent qu’il y a des modèles marqués armée Française qui n’était pas pour la jeep !?
Merci pour ce retour et ce lien.
Je suppose que ce type de cale doit être fixée sous l’assise de la banquette et pas sur la caisse sous la banquette ?
Je pense qu’il faut en mettre 2 dans la longueur ?
Par contre comment était fixé la pompe ? Des sangles vissées sous les cales ? 2 Cales tête beche serrées avec vis et écrou à oreille ?
Quelques précisions seraient les bienvenues.

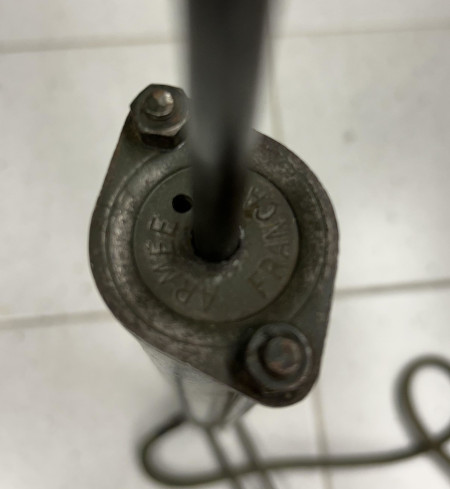

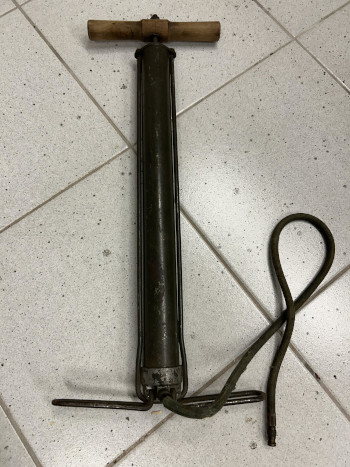

Voici les photos de la pompe. Elle n’est pas fonctionnelle : Le piston est HS, je dois en retrouver un (diam est 36mm), ça ne va pas être simple…
sympa si tu nous autorises nous ajouterons ton modele en details dans la galerie consacrée aux pompes a air voir ci jointhttps://www.miljeep.fr/aux-equipements-de-la-jeep/nggallery/album/pompe-a-air-af
y en a qui disent, y en a qui font.....

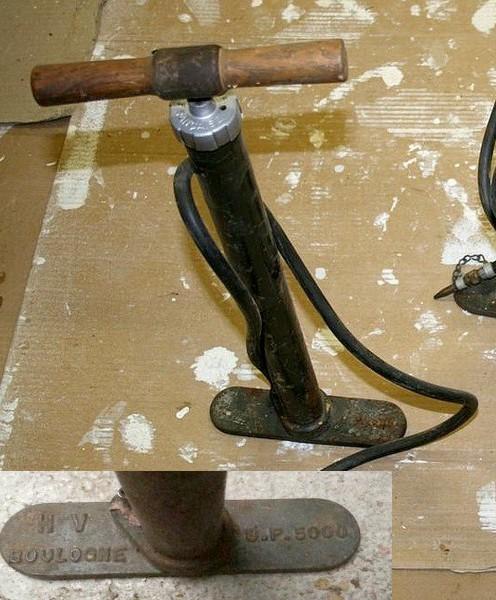

j’ai fait un message qui n’a pas été encore publié, indiquant qu’il y a plusieurs modèles de pompe marquées Armée Française.
Le modèle prévu pour la M201 ressemble aux modèle US.
Celle là d’après un autre forum ne serait pas pour la jeep Mais pour des motos ????
Sur la M201 la pompe est fixée comme sur la MB, sous la banquette arrière avec une cale en caoutchouc en plus
Ok problème pour la galerie photo.
si vous avez besoin d’autres vues n’hésitez pas.
quand j’aurai réalisé la fixation sous le siège j’ajouterais une photo de la pompe à sa place.
à bientôt

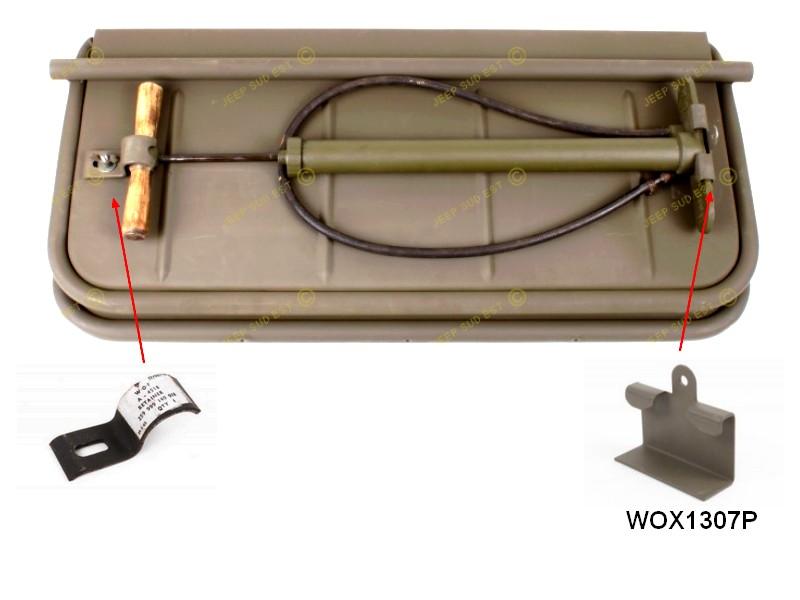

Filitosa, merci pour la photo du dessous de la banquette.
Je crois comprendre le mode de fixation :
– à droite un élément en tôle que l’on vient serrer sur le corps de pompe à l’aide de l’écrouèrent à oreille.
– à gauche un autre élément (fixe celui-ci) dans lequel on vient coincer la tige de la pompe.
– au milieu la cale (vendue chez Jeepest) qui empêche tout bruit parasite.
C’est bien ça ?
Je vois bien l’élément de droite (facile à reproduire) par contre celui de gauche est plus difficile à voir.
Si quelqu’un a une photo de plus prés ou de meilleure définition cela m’aidera à le reproduire en respectant le modele original sinon ce sera un design maison…
Merci à tous.
Stan
Bon ben j’avais compris à l’envers…
Merci Filitosa, maintenant c’est très clair et semble facile à fabriquer…
Je me mettrai au travail cet hiver et enverrai quelques photos après réalisation et montage.
@gpw14, pour l’instant je n’ai rien d’autre. Peux tu poster une photo des pompes qui équipaient le M201.Merci.
je viens de poster des photos, mais comme c’est des liens externes, elles sont bloquées, je vais faire autrement
